優勢和特點

• 專為驅動大和小 Q_G PFET 而特別設計
• 電源“或”二極管的非常低損耗型替代方案
• 寬工作電壓范圍：3.6V 至 36V
• –40^oC 至 125^oC 工作溫度范圍
• 反向電池保護
• DC 電源之間的自動切換
• 低靜態電流：每個通道 35μA
• 負載均流
• MOSFET 柵極保護箝位
• 高精度輸入控制比較器用于設定切換門限點
• 漏極開路反饋點用于客戶規定的遲滯控制
• 極少的外部組件
• 節省空間的 10 引腳 MSOP 封裝

產品詳情

LTC^?4416 / LTC4416-1 控制兩組外部 P 溝道 MOSFET，以造就兩種用于電源切換電路的近理想型二極管功能。這實現了多個電源的高效“或”操作，旨在延長電池的使用壽命和減少自發熱。當導通時，MOSFET 兩端的電壓降通常為 25mV。對于那些采用了一個交流適配器或其它輔助電源的應用，當輔助電源接入時，負載將自動地與電池斷接。

LTC4416 集成了兩個具有軟切換控制功能的互連電源通路 (PowerPath^?) 控制器。“軟關斷”型切換允許用戶在兩個不同的電壓之間轉換，而不會在輸出電源中產生過大的電壓欠沖 (即 V_DROOP)。另外，LTC4416 / LTC4416-1 還包含一種“快速接通”功能，其可在正向輸入電壓超過 25mV 時大幅度地增加?xùn)艠O驅動電流。當檢測電壓超過輸入電壓達 25mV 時，LTC4416 的“快速關斷”功能被啟用。LTC4416-1 在相同的情況下以及采用使能引腳選擇了另一個外部 P溝道器件時實現快速關斷。

LTC4416 的寬電源工作范圍支持采用 1 至 8 節串聯鋰離子電池來提供工作電源。低靜態電流 (每個通道為 35μA) 與負載電流無關。柵極驅動器包括一個用于 MOSFET 保護的內部電壓箝位。

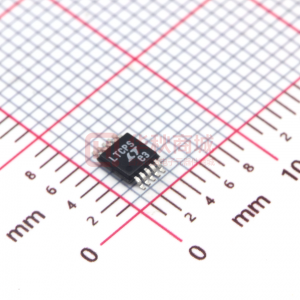

LTC4416 / LTC4416-1 采用扁平 10 引腳 MSOP 封裝。

應用

• 高電流 PowerPath 開關
• 工業和汽車應用
• 不間斷電源
• 邏輯控制型電源開關
• 后備電池系統
• 具有后備電池的應急系統

方框圖
