LMG1025-Q1 是一款單通道低側增強型 GaN FET 和邏輯電平 MOSFET 驅動器，適用于高開關頻率汽車應用。窄脈沖寬度能力、快速開關規格和小脈沖失真相結合，顯著提高了 LiDAR、ToF 和功率轉換器的性能。1.25ns 輸出脈沖寬度可實現更強大、人眼安全的二極管脈沖。這與 300ns 失真相結合，可實現更遠距離、更精確的 LiDAR/ToF 系統。2.9ns 的傳播延遲顯著改善了控制環路響應時間，從而改善了電源轉換器的整體性能。分離輸出允許通過 OUTH、OUTL 和 FET 柵極之間的外部電阻器獨立調整驅動強度和時序。
*附件：lmg1025-q1.pdf

該驅動器具有欠壓鎖定 （UVLO） 和過溫保護 （OTP） 功能，以確保器件在過載或故障情況下不會損壞。LMG1025-Q1 采用緊湊、無鉛、符合 AEC-Q100 汽車標準的封裝，以滿足高開關頻率汽車應用的尺寸和柵極環路電感要求。

特性

• 符合 AEC-Q100 1 級標準
• 1.25ns 典型最小輸入脈沖寬度
• 2.6ns 典型上升傳播延遲
• 2.9ns 典型下降傳播延遲
• 300ps 典型脈沖失真
• 獨立的 7A 上拉電流和 5A 下拉電流
• 650ps（典型值）上升時間（220pF 負載）
• 850ps（典型下降時間）（220pF 負載）
• 2mm x 2mm QFN 封裝
• 反相和非反相輸入
• UVLO 和過熱保護
• 單 5V 電源電壓

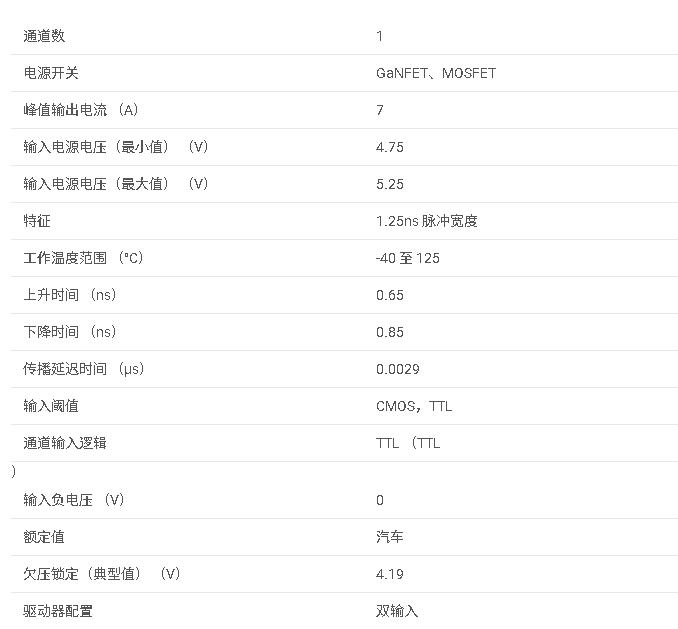

參數

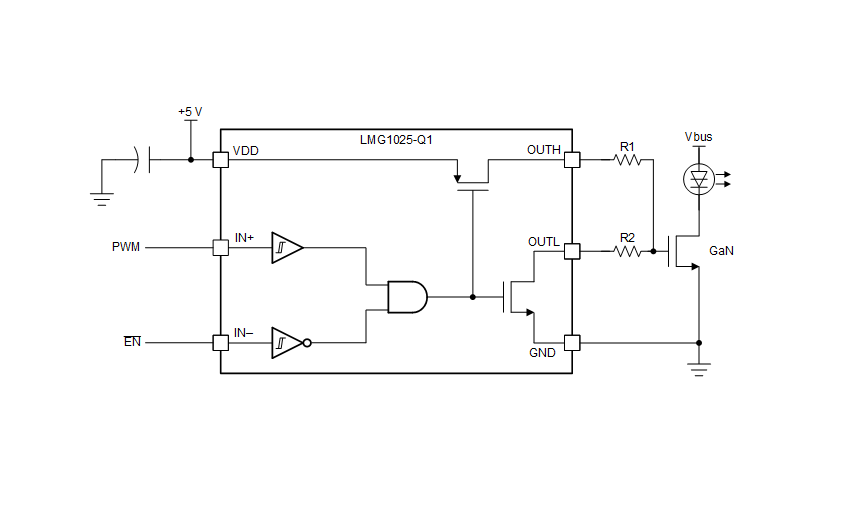

方框圖

一、產品概述

LMG-Q是一款專為高頻和窄脈沖應用設計的汽車級低側GaN和MOSFET驅動器。它適用于LiDAR、駕駛員監控、車輛乘員檢測傳感器以及DC/DC轉換器等應用場景。

二、主要特性

• ?高頻性能?：支持高達MHz的開關頻率，具有.ns的最小輸入脈沖寬度。
• ?快速響應?：.ns的典型上升傳播延遲和.ns的典型下降傳播延遲。
• ?低脈沖失真?：ps的典型脈沖失真。
• ?強驅動能力?：獨立的A拉電流和A灌電流。
• ?小型封裝?：采用mm x mm的QFN封裝，滿足汽車應用對尺寸和柵極環路電感的要求。
• ?保護功能?：具有欠壓鎖定（UVLO）和過溫保護（OTP）功能。

三、應用領域

• ?汽車LiDAR?：提供高頻、低失真的脈沖驅動，支持長距離、高精度的LiDAR系統。
• ?駕駛員監控與乘員檢測?：快速響應能力適用于實時傳感器數據采集。
• ?DC/DC轉換器?：高頻開關性能有助于提高電源轉換效率。

四、功能描述

• ?輸入階段?：采用Schmitt觸發器減少噪聲敏感性，具有正輸入（IN+）和負輸入（IN-）。
• ?輸出階段?：提供獨立的拉電流（OUTH）和灌電流（OUTL）輸出，允許通過外部電阻獨立調整開關速度和EMI。
• ?UVLO功能?：在電源電壓低于設定閾值時，自動關閉輸出，保護電路免受損壞。
• ?OTP功能?：當結溫超過設定閾值時，自動關閉驅動器，防止過熱損壞。

五、典型應用

LMG-Q通常與低側GaN FET或邏輯電平MOSFET一起使用，通過獨立的柵極驅動電阻控制開關速度和EMI。文檔提供了典型應用電路圖，并詳細描述了設計要求和布局指南。

六、電源推薦

建議使用單個V電源供電，并在VDD和GND之間連接低ESR/ESL的陶瓷電容以支持高峰值電流。文檔推薦使用.μF和μF的電容組合來優化瞬態性能。

七、布局指南

• ?最小化柵極環路電感?：驅動器應盡可能靠近功率器件放置，以減小柵極回路的寄生電感。
• ?旁路電容?：VDD旁路電容應盡可能靠近驅動器放置，以減少高頻噪聲和電源波動。
• ?地平面連接?：驅動器的地平面應直接連接到功率器件的源極，以提供低阻抗的回流路徑。
• ?避免噪聲耦合?：在布局時應避免在隔離屏障下方放置PCB走線或銅層，以防噪聲耦合。
