優勢和特點
- 2個可選差分輸入
- LVDS/CMOS可選輸出
- 多達12 LVDS(1.2 GHz)或者24 CMOS(250 MHz)的輸出
- 每通道功耗:<12 mW(工作頻率為100 MHz)
- 綜合抖動:54 fs(12 kHz至20 MHz)
- 附加寬帶抖動:100 fs
| - 傳播延遲:2.0 ns(LVDS)
- 輸出上升/下降時間:135 ps(LVDS)
- 輸出至輸出偏斜:70 ps(LVDS)
- 睡眠模式
- 引腳可編程控制
- 1.8 V電源
|
產品詳情
ADCLK854是一款針對低抖動和低功耗優化的1.2 GHz/250 MHz LVDS/CMOS扇出緩沖器。可配置為12 LVDS至24 CMOS輸出,包括LVDS和CMOS輸出的組合。三條控制線路用于確定固定模塊輸出(三組,每組三個)是LVDS輸出還是CMOS輸出。
ADCLK854具有兩個可選的輸入以及睡眠模式特性。IN_SEL引腳狀態確定哪個輸入扇出至所有的輸出。SLEEP引腳使能睡眠模式以關斷器件電源。
輸入接受各種單端和差分邏輯電平,包括LVPECL、LVDS、HSTL、CML和CMOS。表8提供用于各類連接的接口選項。

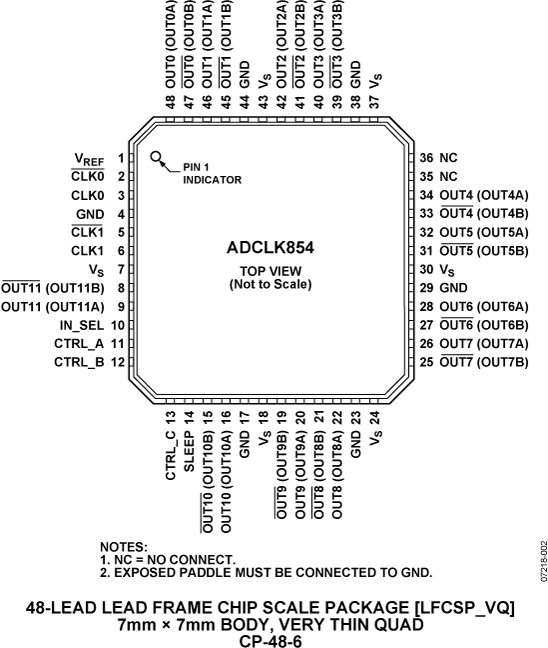

這款器件采用48引腳LFCSP封裝,工作溫度范圍為?40℃至+85℃的標準工業溫度范圍。
方框圖
