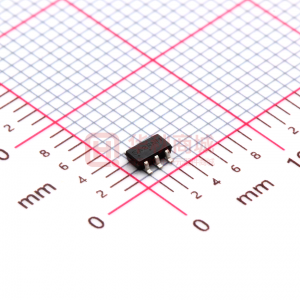

NCP1251是一款高度集成的PWM控制器，能夠以纖巧的TSOP-6封裝提供堅固耐用的高性能離線電源。電源范圍高達28 V，控制器采用抖動65 kHz或100 kHz開關電路，以峰值電流模式控制。當次級側的電源開始減小時，控制器會自動將其開關頻率折回至最低26 kHz的水平。隨著功率進一步下降，器件進入跳躍周期，同時限制峰值電流。
過功率保護（OPP）是一項艱難的工作，尤其是在空載待機要求驅動轉換器規格時。 ON專有集成OPP可讓您利用最大功率，而不會僅通過兩個外部電阻影響待機性能。鎖存過壓保護（OVP）組合在同一引腳上。為便于實施，自動恢復OVP還監視Vcc線路。這些功能可在光耦合器故障或不良開環操作時提供有效保護。
最后，基于定時器的短路保護提供了最佳保護方案，無論輔助繞組和電源繞組之間是否松動耦合，都可以精確選擇保護跳變點。

特性	優勢
非耗散內部和可調節過功率保護（OPP）	限制最大輸出功率而不影響待機性能
頻率折返低至26 kHz，輕載條件下的跳過循環	輕載條件下的高效率
內部斜坡補償	減少外部組件的數量
從滿載到跳過循環的頻率抖動	改善EMI性能
OVP和OTP實施的鎖存輸入	所需保護功能的簡單實施
Vcc引腳上的過壓保護（OVP）監控	在沒有任何附加組件的情況下防止輸出過壓條件
請參閱NCP1250否Vcc引腳上的過壓保護（OVP）

應用	終端產品
離線適配器 AC-DC轉換器 45W適配器	機頂盒 打印機 筆記本電腦和上網本

電路圖、引腳圖和封裝圖
