UCC27284 是一款堅固耐用的 N 溝道 MOSFET 驅動器，最大開關節點 （HS） 額定電壓為 100 V。它允許在基于半橋或同步降壓配置的拓?fù)渲锌刂苾蓚€ N 溝道 MOSFET。其 3A 峰值拉電流和灌電流以及低上拉和下拉電阻使 UCC27284 能夠在 MOSFET 米勒平臺過渡期間以最小的開關損耗驅動大功率 MOSFET。由于輸入與電源電壓無關，因此 UCC27284 可以與模擬和數字控制器結合使用。如果需要，兩個輸入和輸出可以重疊，用于次級側全橋同步整流等應用。
*附件：ucc27284.pdf

輸入引腳和 HS 引腳能夠承受顯著的負電壓，從而提高系統穩健性。啟用和禁用功能通過降低柵極驅動器的功耗并快速響應系統內的故障事件，提供了額外的系統靈活性。5 V UVLO 允許系統在較低的偏置電壓下工作，這在許多高頻應用中是必需的，并且可以提高某些工作模式下的系統效率。小傳播延遲和延遲匹配規格最大限度地減少了死區時間要求，從而進一步提高了效率。

高側和低側驅動器級均提供欠壓鎖定 （UVLO），如果 VDD 電壓低于指定閾值，則強制輸出為低電平。集成的自舉二極管在許多應用中無需外部分立二極管，從而節省了電路板空間并降低了系統成本。UCC27284采用小型封裝，可實現高密度設計。

特性

• 在高側低側配置中驅動兩個 N 溝道 MOSFET
• 5V 典型欠壓鎖定
• 啟用/禁用 DRC 包中的功能
• 16ns 典型傳播延遲
• 12ns 上升時間，10ns 下降時間（1.8nF 負載）
• 1ns 典型延遲匹配
• 輸入上的 5V 負電壓處理
• HS 上的 14V 負電壓處理
• ±3A 峰值輸出電流
• 絕對最大啟動電壓 120 V
• 禁用時電流消耗低 （7μA）
• 集成自舉二極管
• 額定結溫范圍為 –40°C 至 140°C

參數

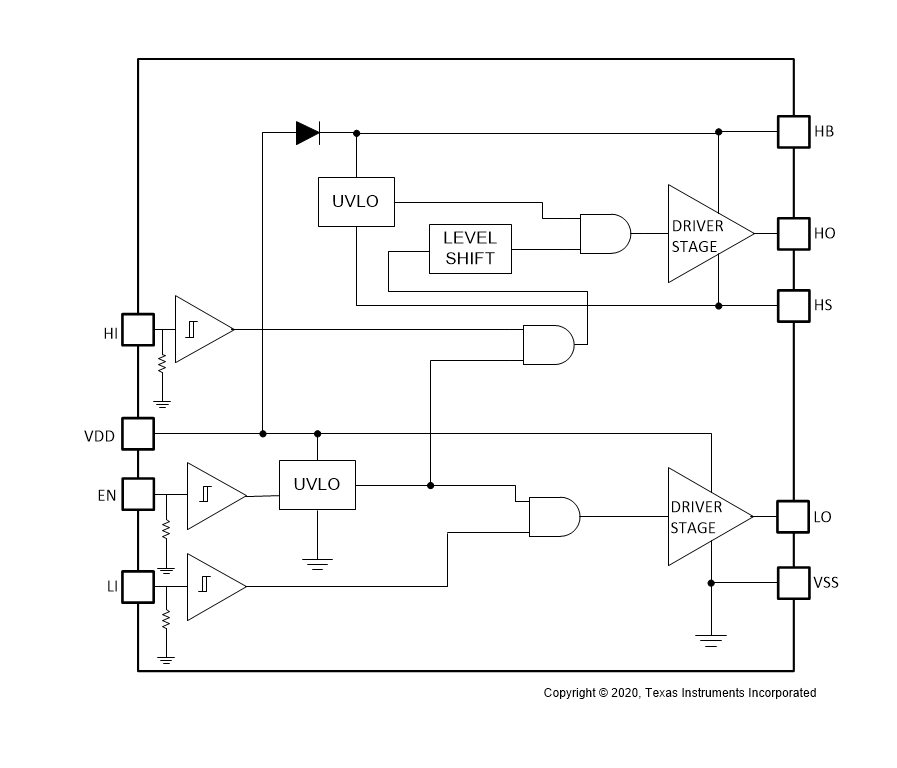

方框圖

一、產品概述

UCC4 是一款高性能的半橋驅動器，專為驅動兩個 N 溝道 MOSFET 設計，支持高側和低側配置。該驅動器具有低開關損耗、負電壓處理能力、高電流驅動能力和多種保護功能，適用于多種應用場景，包括商用網絡電源、電信整流器、DC 輸入 BLDC 電機驅動、測試測量設備以及太陽能電源優化器等。

二、主要特性

• ?驅動能力?：支持高達 ±A 的峰值輸出電流，適用于驅動大功率 MOSFET。
• ?負電壓處理?：輸入和高側引腳能夠容忍顯著的負電壓，增強系統魯棒性。
• ?低開關損耗?：具有低傳播延遲和快速的上升/下降時間，減少開關過程中的能量損耗。
• ?保護功能?：包括欠壓鎖定（UVLO）、集成自舉二極管、使能/禁用功能等。
• ?溫度范圍?：指定工作溫度范圍從 -0°C 至 °C，適應多種環境條件。

三、應用領域

• 商用網絡和服務器電源（PSU）
• 商用電信整流器
• DC 輸入 BLDC 電機驅動
• 測試和測量設備
• 太陽能電源優化器

四、功能描述

1. 電源與使能

• ?電源供應?：需要一個正電源（VDD）和一個高側自舉電源（HB），支持寬電壓范圍。
• ?使能/禁用功能?：通過 EN 引腳控制驅動器的使能/禁用，降低非工作期間的功耗。

2. 輸入與輸出

• ?輸入信號?：兩個獨立的輸入信號（HI 和 LI）分別控制高側和低側輸出（HO 和 LO）。
• ?輸出特性?：高側和低側輸出均具有低電阻和高峰值電流能力，支持快速開關。

3. 保護機制

• ? 欠壓鎖定（UVLO） ?：監測 VDD 和 HB 電壓，如果低于閾值，則關閉輸出以保護系統。
• ?集成自舉二極管?：消除對外部自舉二極管的需求，節省板級空間和成本。

4. 其他功能

• ?低傳播延遲?：典型傳播延遲為 ns，有助于減少死區時間，提高系統效率。
• ?負電壓容忍?：輸入和高側引腳能夠容忍負電壓，提高系統對瞬態電壓的抵抗力。

五、典型應用

文檔提供了 UCC 在半橋配置中的典型應用電路圖，并詳細說明了設計要求和步驟，包括選擇自舉電容和 VDD 電容、估算驅動器功率損耗、選擇外部柵極電阻等。

六、電源推薦

建議為 VDD 和 HB 電源引腳添加適當?shù)呐月冯娙荩詾V除高頻噪聲并保持電壓穩定。對于高噪聲環境，可以在 EN 引腳上添加額外的濾波電容。

七、布局指南

• ?最小化寄生電感?：驅動器應盡可能靠近 MOSFET，以減少寄生電感。
• ?電源去耦?：在 VDD 和 HB 引腳附近放置低 ESR 的陶瓷電容，以濾除電源噪聲。
• ?熱管理?：利用熱焊盤將熱量傳導到 PCB 上的大面積銅層，以提高散熱效率。
