LM27222 高速 4.5A 同步 MOSFET 驅動器

數據： LM27222 High-Speed 4.5A Synchronous MOSFET Driver 數據表

描述

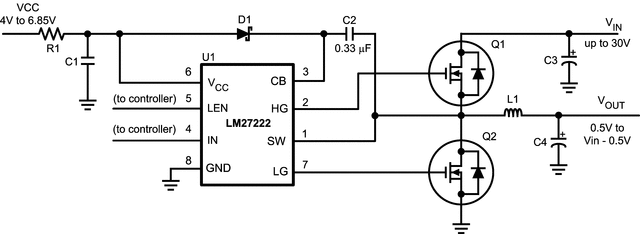

LM27222是一款雙N溝道MOSFET驅動器，設計用于驅動同步降壓穩壓器中常用的推挽式配置MOSFET。 LM27222從控制器獲取PWM輸出，并為功率級MOSFET提供適當?shù)臅r序和驅動電平。自適應直通保護可防止損壞和效率降低直通電流，從而確保穩健的設計能夠與幾乎任何MOSFET一起使用。自適應直通保護電路還可將死區時間降至10ns，確保最高的工作效率。 LM27222的每個驅動器的峰值源極和吸收電流分別約為3A和4.5安培，Vgs為5V。通過將傳播延遲降至8ns，也可以提高系統性能。通過LEN引腳支持同步，非同步和二極管仿真模式，可在所有負載電流下再次提高效率。在MOSFET輸出端實現的最小輸出脈沖寬度低至30ns。這可以在降壓穩壓器設計中以非常高的轉換比實現高工作頻率。為了支持筆記本電腦系統中的低功耗狀態，當IN和LEN輸入為低電平或浮動時，LM27222僅從5V電壓軌吸收5μA電流。

特性

自適應射擊保護
10ns死區時間
8ns傳播延遲
30ns最小導通時間
0.4Ω下拉和0.9Ω上拉驅動器
4.5A峰值驅動電流
MOSFET容差設計< /li>
5μA靜態電流
降壓配置中的30V最大輸入電壓
4V至6.85V工作電壓
SOIC-8和WSON封裝< /li>

所有商標均為其各自所有者的財產。

參數 與其它產品相比?半橋驅動器

?
Number of Channels (#)
Power Switch
Bus Voltage (V)
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Iq (uA)
Input Threshold
Channel Input Logic
Negative Voltage Handling at HS Pin (V)
Features
Rating
Operating Temperature Range (C)
Package Group
?
