優勢和特點

• 適用于以下協議的軟件可選電纜終端：
  • RS232 (V.28)
  • RS423 (V.10)
  • RS422 (V.11)
  • RS485
  • RS449
  • EIA530
  • EIA530-A
  • V.35
  • V.36
  • X.21
• 在電源關斷時輸出將不會給線路加載

產品詳情

LTC^?1344A 具有 6 個軟件可選的多協議電纜終端器。每個終端器可被配置為一個 RS422 (V.11) 100Ω 最小差分負載、V.35 T 形網絡負載或一個開式回路，以與提供其自有終端的 RS232 (V.28) 或 RS423 (V.10) 收發器結合使用。當與 LTC1543 和 LTC1544 相組合時，LTC1344A 形成了一個完整的軟件可選多協議串行端口。數據總線閉鎖特性可在多個接口端口之間實現選定線路的共享。

除了“模式選擇”表中的差異之外，LTC1344A 與 LTC1344 在其他方面都是相似的。

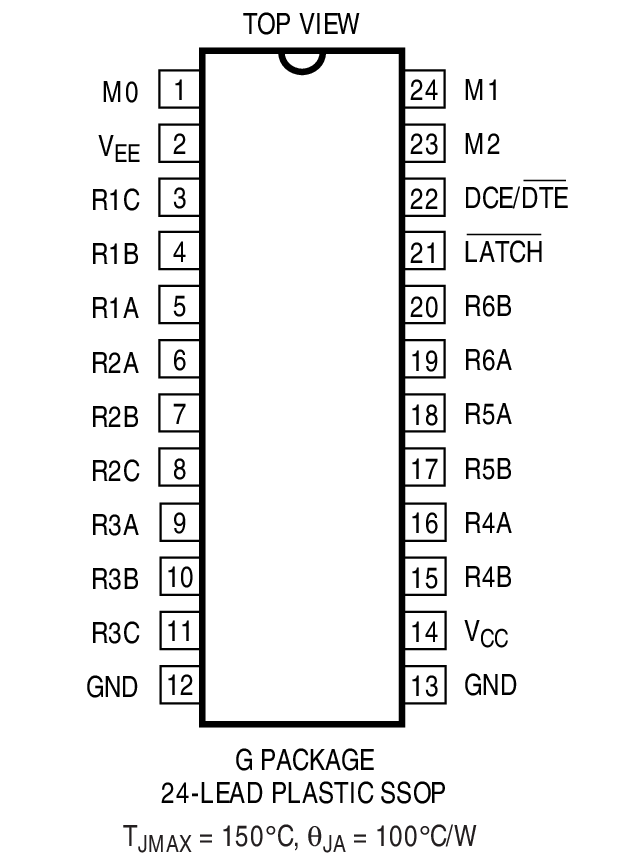

LTC1344A 可提供 24 引腳 SSOP 封裝。

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

方框圖
