UCC27212器件具有 3.7A 拉電流和 4.5A 灌電流的峰值輸出電流，能夠驅動大功率 MOSFET。該器件具有一個片上額定電壓為 120V 的自舉二極管，無需外部分立二極管。輸入結構可以直接處理 –10V，這提高了穩健性，并且不受電源電壓的影響。UCC27212 提供 5V 關斷 UVLO，有助于降低功率損耗并增加輸入滯后，從而允許與模擬或數字 PWM 控制器接口，具有增強的抗噪能力。UCC27212（HS 引腳）的開關節點可以處理最大 –（24 – VDD）V，從而可以保護高側通道免受固有負電壓的影響。
*附件：ucc27212.pdf

特性

• 3.7A 拉電流、4.5A 灌電流輸出電流
• 最大啟動電壓 120V DC
• 7V 至 17V VDD 工作范圍
• 20V ABS 最大 VDD 工作范圍
• 5V 關斷欠壓鎖定 （UVLO）
• 輸入引腳可承受 –10V 至 +20V 電壓
• 7.2ns 上升和 5.5ns 下降時間 （1000pF 負載）
• 20ns 典型傳播延遲
• 4ns 典型延遲匹配
• 額定結溫范圍為 –40°C 至 +150°C

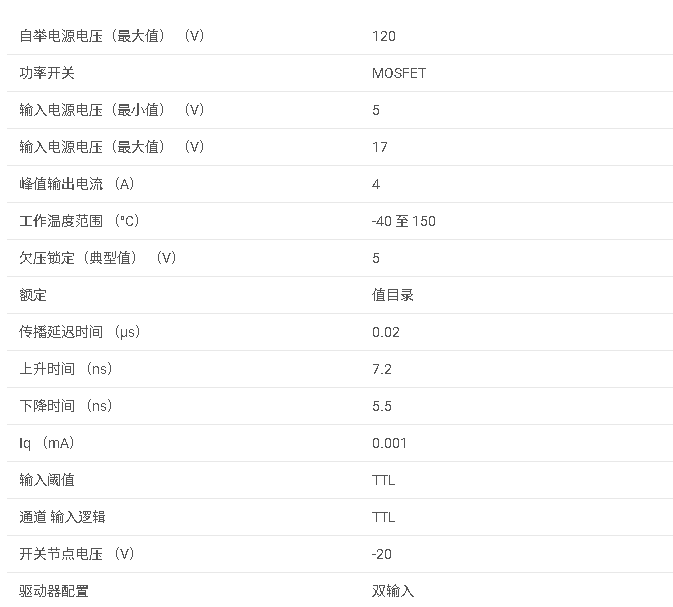

參數

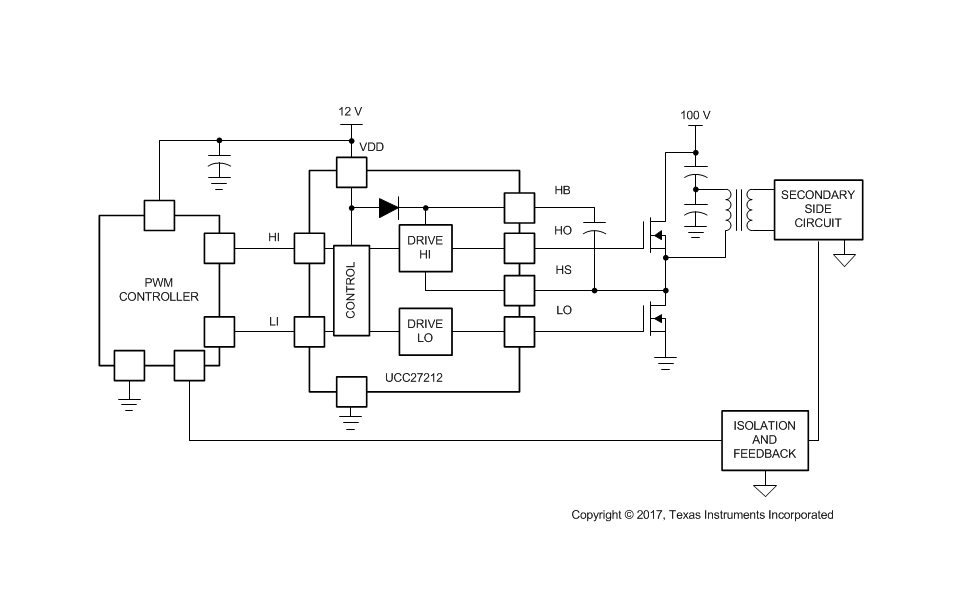

方框圖

UCC2是一款由Texas Instruments（TI）生產的V、3.7A/.A半橋驅動器，具有5V欠壓鎖定（UVLO）功能。該驅動器設計用于驅動N溝道MOSFET，適用于太陽能功率優化器、微逆變器、電信和商用電源、在線和離線UPS、儲能系統和電池測試設備等應用。

主要特性

• ?高電流能力?：.A源電流和4.5A沉電流，適用于驅動大功率MOSFET。
• ?高電壓支持?：最大自舉電壓可達0V DC，滿足高電壓應用需求。
• ?寬供電范圍?：VDD供電電壓范圍為V至V（絕對最大值為0V），具有5V UVLO功能以降低功耗。
• ?快速響應?：7.2ns上升時間和5.5ns下降時間（0pF負載），ns典型傳播延遲，ns典型延遲匹配。
• ?魯棒性輸入?：輸入引腳可直接承受-0V至+V的電壓，且獨立于供電電壓。
• ?內置自舉二極管?：0V額定自舉二極管，無需外部離散二極管。
• ?高dV/dt免疫?：優異的dV/dt免疫能力，保護驅動器免受高電壓尖峰影響。
• ?寬溫度范圍?：支持-0°C至+°C的結溫范圍，適用于各種環境條件。

應用領域

• ?太陽能功率優化器?：優化太陽能板輸出，提高系統效率。
• ?微逆變器?：將太陽能板產生的直流電轉換為交流電。
• ?電信和商用電源?：為通信設備和商用設備提供穩定可靠的電源。
• ?在線和離線UPS?：確保電力供應的連續性和穩定性。
• ?儲能系統?：管理電池儲能系統的充放電過程。
• ?電池測試設備?：用于電池性能和耐久性的測試。

功能描述

輸入階段

• 輸入引腳具有kΩ的標稱阻抗和約4pF的輸入電容，提供.V的上升閾值和1.6V的下降閾值，具有足夠的輸入遲滯以避免噪聲引起的抖動。

欠壓鎖定（UVLO）

• 監測VDD和VHB至VHS的差分電壓，當電壓低于指定閾值時關閉輸出。VDD的UVLO閾值為.V，具有.V的遲滯；VHB的UVLO閾值為5.3V，具有0.3V的遲滯。

電平移位

• 電平移位電路將高側輸入信號轉換為相對于HS引腳的HO輸出信號，提供良好的延遲匹配。

自舉二極管

• 內置自舉二極管提供快速恢復時間、低二極管電阻和電壓額定裕量，確保高效可靠的高側驅動。

輸出階段

• 輸出階段具有高轉換速率、低電阻和高峰值電流能力，允許高效切換功率MOSFET。低側輸出階段參考于VDD至VSS，高側輸出階段參考于VHB至VHS。

典型應用

UCC2的典型應用包括驅動半橋和全橋拓撲結構中的N溝道MOSFET。設計時應考慮電源耗散、輸入和輸出濾波、布局布線等因素，以確保驅動器的穩定可靠運行。

電源推薦

推薦VDD供電電壓范圍為V至V，同時需要為VDD和VHB供電電壓添加適當的旁路電容，以減少噪聲干擾并提高驅動器的穩定性。

封裝與訂購信息

UCC2采用WSON（DPR）封裝，提供多種訂購選項。用戶可根據具體需求選擇合適的封裝和型號。
