UCC27211A 器件驅動器基于流行的 UCC27201 MOSFET 驅動器;但是，該設備提供了幾項重要的性能改進。

峰值輸出上拉和下拉電流已增加到 3.7A 拉電流和 4.5A 灌電流，因此允許在通過 MOSFET 的米勒平臺轉換期間以最小的開關損耗驅動大功率 MOSFET。輸入結構可以直接處理 –10VDC，這提高了穩健性，還允許直接連接到柵極驅動變壓器，而無需使用整流二極管。輸入也獨立于電源電壓，最大額定電壓為 20V。
*附件：ucc27211a.pdf

UCC27211A（HS 引腳）的開關節點可以處理最大 –（24 - VDD） V，從而可以保護高側通道免受寄生電感和雜散電容引起的固有負電壓的影響。UCC27211A （TTL 輸入） 具有更高的滯后性，允許與模擬或數字 PWM 控制器接口，具有增強的抗噪能力。

低側和高側柵極驅動器由獨立控制，并在導通和關斷之間匹配 4ns。片內 120V 額定電壓的自舉二極管消除了外部分立二極管。高側和低側驅動器均提供欠壓鎖定，提供對稱的導通和關斷行為，并在驅動電壓低于指定閾值時強制輸出為低電平。

特性

• –40°C 至 +150°C 結溫范圍

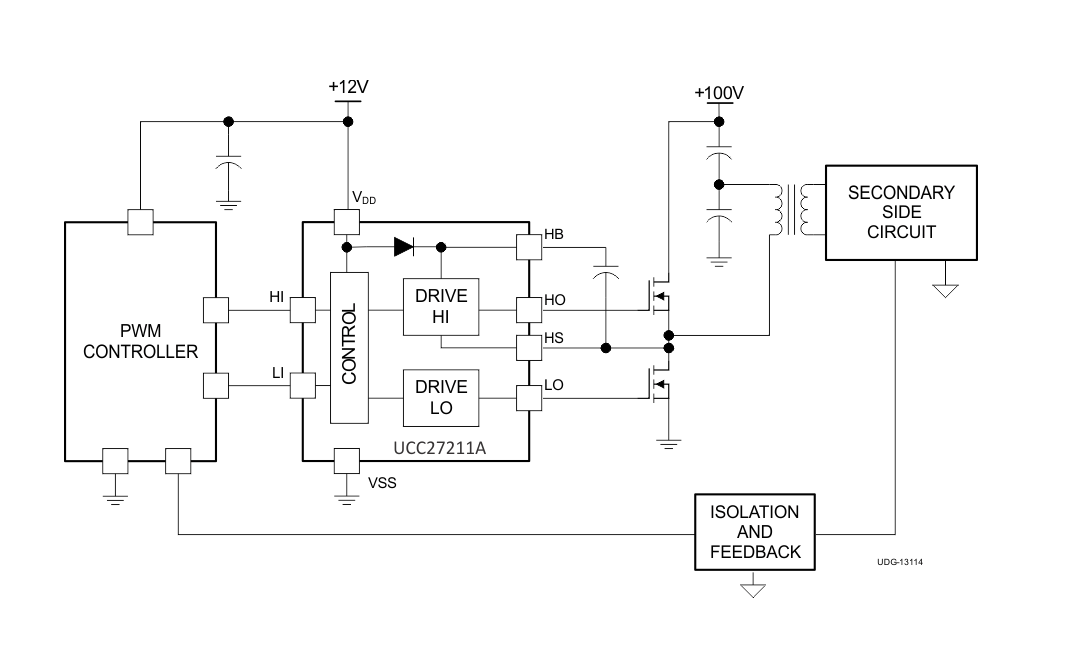

• 通過獨立輸入在高側和低側配置中驅動兩個 N 溝道 MOSFET
• 最大啟動電壓 120V DC
• 3.7A 拉電流、4.5A 灌電流輸出電流
• 輸入引腳可以承受 –10V 至 +20V，并且與電源電壓范圍無關
• TTL 兼容輸入
• 8V 至 17V VDD 工作范圍，（最大 20V ABS）
• 7.2ns 上升時間，5.5ns 下降時間，1000pF 負載
• 快速傳播延遲時間（典型值為 20ns）
• 4ns 延遲匹配
• 用于高側和低側驅動器的對稱欠壓鎖定
• 提供行業標準封裝
  • 4mm × 4mm SON-8

參數

方框圖

1. 產品概述

• ?型號?：UCCA
• ?類型?：V，3.7A/.A半橋驅動器
• ?特點?：
  • 適用于-0°C至+°C的結溫范圍
  • 驅動高側和低側配置的兩個N溝道MOSFET，具有獨立輸入
  • 最大自舉電壓0V DC
  • .A源電流和4.5A漏電流輸出
  • 輸入引腳可承受-0V至+V電壓，與電源電壓范圍無關
  • TTL兼容輸入
  • V至V VDD工作范圍（0V絕對最大值）
  • .ns上升時間和.ns下降時間（pF負載）
  • 快速傳播延遲時間（典型值0ns）
  • ns通道間延遲匹配
  • 高側和低側驅動器具有對稱欠壓鎖定（UVLO）
  • 行業標準4mm x 4mm SON-8封裝

2. 應用領域

• 太陽能功率優化器和微型逆變器
• 電信和商用電源
• 在線和離線UPS
• 儲能系統
• 電池測試設備

3. 電氣特性

• ?UVLO?：
  • VDD上升閾值：7.2V（帶0.5V滯回）
  • VHB上升閾值：.V（帶.V滯回）
• ?輸入特性?：
  • 高電平輸入閾值（VHIT_HI, VHIT_LI）：.V至2.7V
  • 低電平輸入閾值（VLIT_HI, VLIT_LI）：.V至1.9V
  • 輸入滯回：0.7V
• ?輸出特性?：
  • 低電平輸出電壓（VLOL, VHOL）：0.V至0.V
  • 高電平輸出電壓（VLOH, VHOH）：接近VDD
  • 峰值源電流：.A
  • 峰值漏電流：.A

4. 功能描述

• ?輸入階段?：具有約kΩ的阻抗和約4pF的輸入電容，TTL兼容邏輯電平。
• ?UVLO保護?：監控VDD和VHB至VHS的差分電壓，當電壓低于閾值時禁用驅動器。
• ?電平移位?：將高側輸入轉換為參考HS引腳的高側驅動信號。
• ?自舉二極管?：集成0V額定自舉二極管，用于生成高側偏置電壓。
• ?輸出階段?：具有高速率、低電阻和高峰值電流能力，適用于高效切換功率MOSFET。

5. 設備功能模式

• ?正常模式?：輸出狀態取決于HI和LI引腳的狀態。
• ?UVLO模式?：當VDD或VHB至VHS電壓低于UVLO閾值時，輸出被鎖定在低電平。

6. 應用與實現

• ?布局指南?：建議將驅動器盡可能靠近MOSFET放置，使用寬跡線并最小化寄生電感。
• ?電源推薦?：建議VDD使用.2μF至4.7μF的旁路電容，VHB使用.μF至.μF的旁路電容。
• ?熱考慮?：提供了熱阻等熱度量標準，以幫助評估散熱性能。
