UCC27211 驅動器基于流行的 UCC27201 MOSFET 驅動器，但提供了幾項顯著的性能改進。峰值輸出上拉和下拉電流已增加到 3.7A 拉電流和 4.5A 灌電流，從而允許在通過 MOSFET 的米勒平臺轉換期間以最小的開關損耗驅動大功率 MOSFET。輸入結構現在能夠直接處理 –10VDC，這提高了穩健性，并且還允許直接連接到柵極驅動變壓器，而無需使用整流二極管。輸入也獨立于電源電壓，最大額定值為 20V。
*附件：ucc27211.pdf

開關節點（HS 引腳）可以處理最大 –（24 – VDD） V，從而可以保護高側通道免受寄生電感和雜散電容引起的固有負電壓的影響。UCC27211（TTL 輸入）具有更高的輸入遲滯，允許與模擬或數字 PWM 控制器接口，具有增強的抗噪能力。

低側和高側柵極驅動器可獨立控制，并在彼此的導通和關斷之間匹配 4 ns。片內 120V 額定電壓的自舉二極管消除了外部分立二極管。

為高壓側和低壓側驅動器提供欠壓鎖定功能，提供對稱的導通和關斷行為，并在驅動電壓低于指定閾值時強制輸出為低電平。

特性

• 通過獨立輸入在高側和低側配置中驅動兩個 N 溝道 MOSFET
• 最大啟動電壓 120V DC
• 3.7A 拉電流、4.5A 灌電流輸出電流
• 輸入引腳可承受 –10V 至 20V 電壓，并且與電源電壓范圍無關
• TTL 兼容輸入版本
• 8V 至 17V VDD 工作范圍，（絕對最大值 20V）
• 7.2ns 上升時間，5.5ns 下降時間，1000pF 負載
• 快速傳播延遲時間（典型值為 20ns）
• 4ns 延遲匹配
• 用于高側和低側驅動器的對稱欠壓鎖定
• 提供所有行業標準封裝（SOIC-8、PowerPAD? SOIC-8、4mm × 4mm SON-8 和 4mm × 4mm SON-10）
• 額定溫度范圍為 –40°C 至 150°C

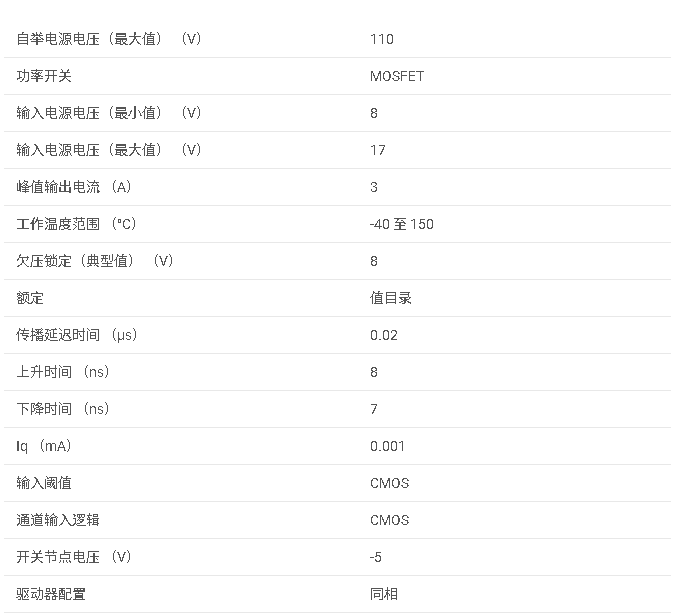

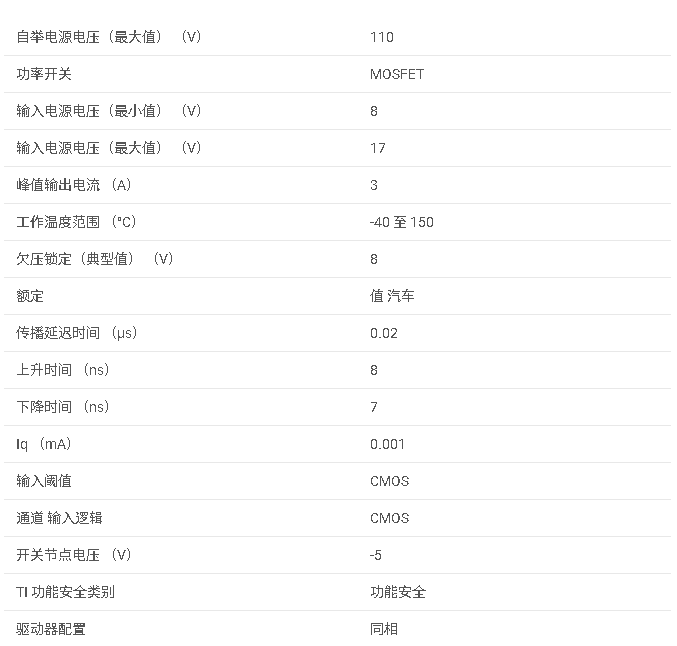

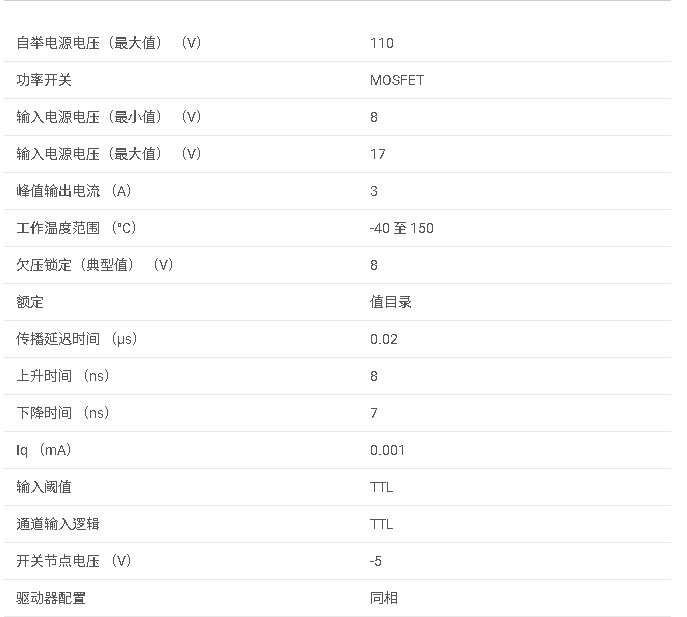

參數

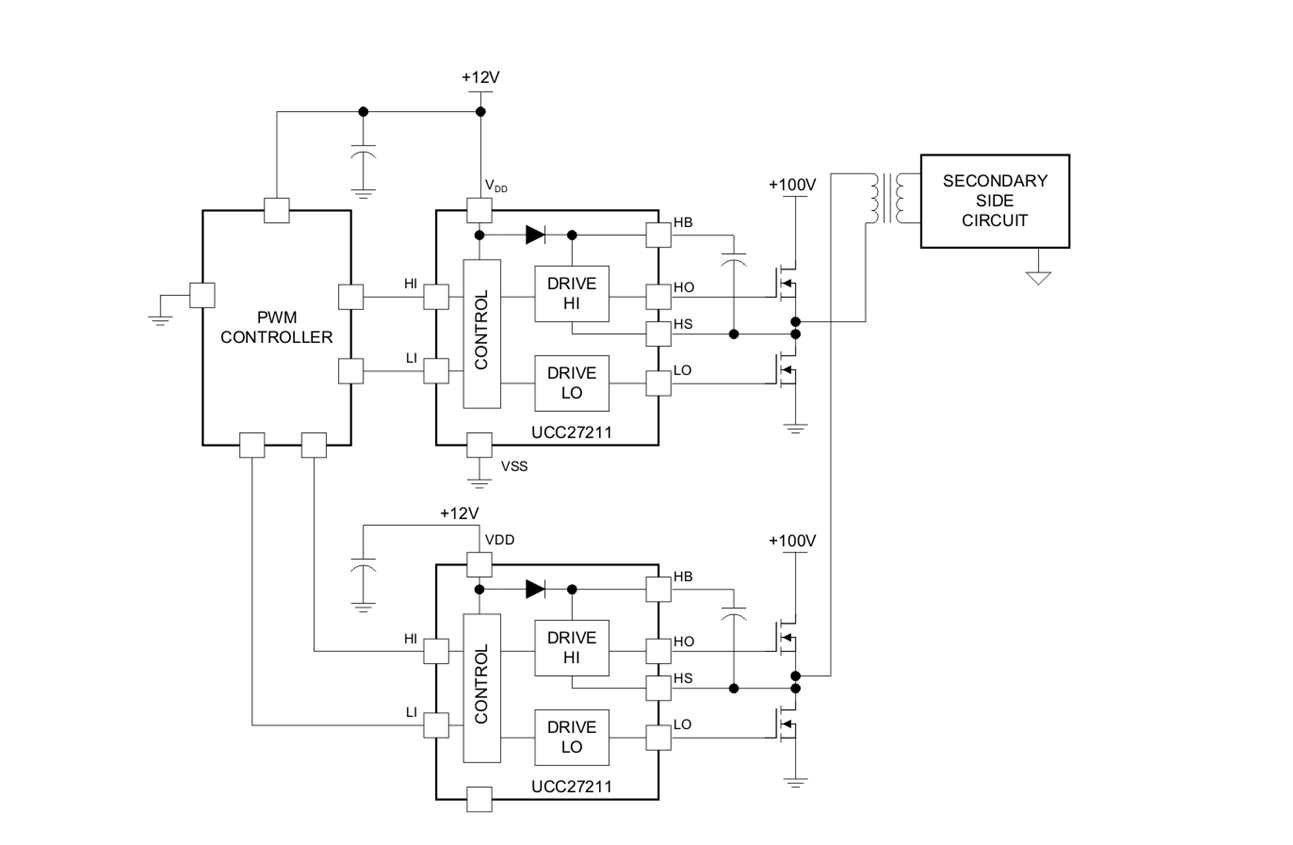

方框圖

一、產品概述

• ?型號?：UCC
• ?類型?：V、3.7A/.A半橋驅動器
• ?特點?：
  • 驅動高側和低側N溝道MOSFET，具有獨立輸入
  • 最大自舉電壓0V DC
  • 高側3.7A源電流，低側.A沉電流
  • 輸入引腳可承受-0V至0V電壓，與電源電壓范圍無關
  • TTL兼容輸入版本
  • V至V VDD工作范圍（絕對最大值為V）
  • .ns上升時間和.ns下降時間（pF負載）
  • 快速傳播延遲時間（典型值為0ns）
  • ns通道間延遲匹配
  • 對稱欠壓鎖定（UVLO）功能

二、應用領域

• 太陽能電源優化器和微型逆變器
• 電信和商用電源
• 在線和離線不間斷電源（UPS）
• 儲能系統
• 電池測試設備

三、引腳配置與功能

• ?VDD?：正電源，為低側柵極驅動器供電
• ?HB?：高側自舉供電，連接自舉電容正極
• ?HO?：高側輸出，連接高側功率MOSFET柵極
• ?HS?：高側源極連接，連接高側功率MOSFET源極和自舉電容負極
• ?VSS?：負電源，通常接地
• ?LO?：低側輸出，連接低側功率MOSFET柵極
• ?LI?、?HI?：低側和高側輸入，分別控制低側和高側輸出
• ?NC?：未連接引腳

四、電氣特性

• ? 供電電壓（VDD） ?：V至V（絕對最大值為0V）
• ?輸入電壓范圍?：HI和LI引腳-V至V
• ?輸出電流?：高側峰值.A源電流，低側峰值.A沉電流
• ?傳播延遲?：典型值為ns
• ?上升/下降時間?：高側和低側分別為.ns和5.5ns（0pF負載）
• ?UVLO閾值?：VDD欠壓鎖定閾值為7.0V（帶0.5V遲滯），VHB欠壓鎖定閾值為.V（帶.V遲滯）

五、保護功能

• ? 欠壓鎖定（UVLO） ?：當VDD或VHB電壓低于閾值時，禁用高側或低側輸出，保護電路免受低電壓影響
• ?輸入保護?：內部具有ESD保護電路，可承受高達±V（HBM）和±0V（CDM）的靜電放電

六、典型應用

• 提供了在多種電源轉換拓?fù)渲械牡湫蛻?yīng)用電路，包括半橋、全橋和同步降壓配置
• 描述了設計要求和詳細設計過程，包括輸入閾值選擇、VDD和自舉電容設計、傳播延遲和功率耗散考慮等

七、布局指南

• 推薦將驅動器盡可能靠近MOSFET放置，以最小化寄生電感
• 在VDD和VSS之間以及HB和HS之間放置旁路電容，以改善電源去耦
• 提供了布局示例和熱設計考慮，以確保最佳熱性能和效率

八、文檔與支持

• 提供了相關技術文檔、設計資源和社區支持的鏈接
• 提供了靜電放電警示和術語表

九、封裝與可訂購信息

• 提供SOIC-、PowerPAD SOIC-8、4mm × 4mm SON-8和4mm × 4mm SON-等多種封裝選項
• 提供了詳細的封裝尺寸、材料、引腳分配和可訂購代碼信息
