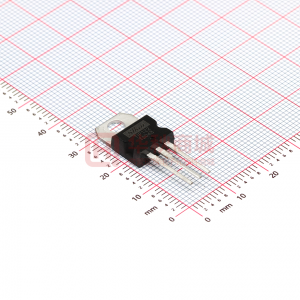

TIP122 5.0 A 100 V NPN達林頓雙極功率晶體管
數據：
數據表：塑料中功率互補硅晶體管
達林頓雙極功率晶體管專為通用放大器和低速開關應用而設計。 TIP120，TIP121，TIP122（NPN）; TIP125，TIP126，TIP127（PNP）是互補設備。
| 特性 |
- 高直流電流增益 - hFE = 2500（典型值）@ IC = 4.0 Adc
|
- 集電極 - 發射極持續電壓@ 100 mA
V CEO（sus） = 60 Vdc （Min）TIP120，TIP125
V CEO（sus） = 80 Vdc（Min）TIP121，TIP126
V CEO（sus） = 100 Vdc（Min ）TIP122，TIP127 |
- 低集電極 - 發射極飽和電壓
V CE（sat） = 2.0 Vdc（Max）@ I C = 3.0 Adc
= 4.0 Vdc（Max）@ I C = 5.0 Adc |
- 內置基極 - 發射極分流電阻器的整體結構
|
| |
| |
電路圖、引腳圖和封裝圖
