優勢和特點

• 控制引腳提供已調輸出電流的準確控制
• ±1.5% 電壓調節準確度
• ±6% 電流調節準確度
• 6V 至 36V 輸入電壓范圍
• 寬輸出電壓范圍高達 (V_IN – 2V)
• 平均電流模式控制
• <1μA 停機電流
• 效率高達 94%
• 提供負載電流熱控制的額外引腳

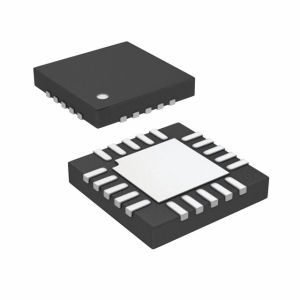

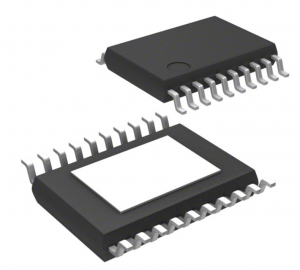

• 耐熱性能增強型 4mm x 4mm QFN 封裝和 20 引腳 FE 封裝


產品詳情

LT^?3741 和 LT3741-1 是固定頻率同步降壓型 DC/DC 控制器，專為準確地調節高達 20A 的輸出電流而設計。平均電流模式控制器將在一個 0V 至 (V_IN – 2V) 的寬輸出電壓范圍內保持電感器電流調節作用。已調電流由 CTRL 引腳上的一個模擬電壓和一個外部檢測電阻器來設定。LT3741 運用了一種獨特的拓撲結構，因而能夠供應和吸收電流。如果不需要吸收電流或者面對的是并聯應用，則可使用 LT3741-1。已調電壓和過壓保護功能電路利用一個連接在輸出端和 FB 引腳之間的分壓器來設定。這兩款器件提供了軟起動功能，以在啟動期間實現已調電流的逐步增加。開關頻率可通過 RT 引腳上的一個外部電阻器或利用 SYNC 引腳和一個外部時鐘信號在 200kHz 至 1MHz 的范圍內進行設置。

其他特點包括一個供 CTRL 引腳使用的準確外部基準電壓、一個準確的 UVLO/EN 引腳 (負責提供可編程 UVLO 遲滯) 和熱停機功能。

應用

• 通用型工業
• 超級電容器充電
• 需要極度嚴格的短路保護和 / 或準確輸出電流限值的應用
• 恒定電流或恒定電壓源


方框圖
