優勢和特點

• 可調輸出共模電壓
• 外部可調增益
• ?3 dB帶寬：3GHz（所有增益）
• 低諧波失真(H2/H3 SE->DIFF)
  -77/-67 dBc （250 MHz）
  -69/-63 dBc （500 MHz）
  -52/-63 dBc （1GHz）
• IMD3：67 dBc (1 GHz)
• 壓擺率：8000 V/μs
• 快速過驅恢復：1 ns
• 低輸入電壓噪聲：3.6 nV/√Hz
• 低功耗：靜態電流60 mA
• 0.1 dB增益平坦度：待定
• 提供16引腳和24引腳LFCSP封裝

產品詳情

ADA4960-1是一款高性能差分放大器，已針對射頻和中頻應用進行優化。在最高500 MHz頻率時，無雜散動態范圍(SFDR)優于63 dB；在最高1 GHz頻率時，SFDR優于52 dB，因而它是高速8位至10位千兆采樣模數轉換器(ADC)的理想驅動器。

與其它寬帶差分放大器不同，ADA4960-1具有緩沖輸入，能夠將增益設置電阻(RG)與信號輸入隔離。因此，對于6 dB至15 dB的增益，ADA4960-1可保持恒定的10 k?差分輸入電阻，從而降低了匹配和輸入驅動要求。這款器件具有標稱值為150 ?的差分輸出電阻。

在1 GHz及以上頻率時，它具有高寬帶、低失真性能。這些特性以及寬增益調節能力，使之成為對低失真、低噪聲和低功耗有嚴格要求的一般中頻與寬帶應用的首選放大器。

該器件還包括一個單位增益緩沖器，用于緩沖放大器的共模輸入等直流信號。此緩沖器位于引腳6（輸入）和引腳5（輸出）之間。如果不使用此緩沖器，輸出可以斷開連接，輸入可以接地。

它不僅非常適合驅動ADC，也適合驅動混頻器、二極管衰減器、SAW濾波器、多元件分立器件，以及緩沖高頻DAC。該器件采用3 mm × 3 mm、16引腳LFCSP封裝（單通道版本）或4 mm × 4 mm、24引腳LFCSP封裝（雙通道版本）。工作溫度范圍為?40°C至+105°C。

應用

• 千兆采樣ADC的驅動器
• 單端轉差分轉換器
• 射頻/中頻增益模塊
• 線路驅動器
• 示波器
• 衛星通信
• 數據采集
• 電子監控和對策

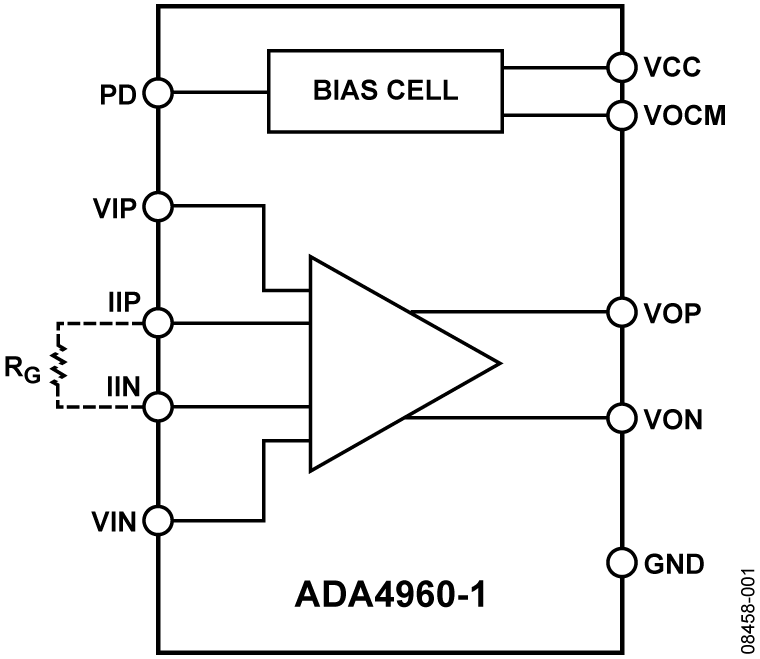

方框圖
